        家庭網路架構，前題就是要如何將這些的設備串連起來，那些設備該擺在何方，所以最重要的就是事前的規劃，將規劃的內容製成圖表，也就是像室內設計一樣，在開始動工前一定會有的施工圖，然後才按圖施工，家庭的網路架設也是一樣的道理。

弱電佈線系統，是繼水、電、氣之後第四種必不可少的家庭基礎設施。弱電的處理對像是資訊，即資訊的傳送和控制，其特點是電壓低、電流小、功率小、頻率高，主要考慮的是資訊傳送的效果問題，如資訊傳送的保真度、速度、廣度、可靠性。一般來說，弱電主要包括電話線、網線、有線電視線、音頻線、視頻線、音響線等等。弱電的過管排法幾乎和強電是一樣的，也要穿PVC管的。千萬不可穿的太多，而且強電和弱電絕對不能穿在同一根管子裏。而且要儘量分開，否則就會有干擾。

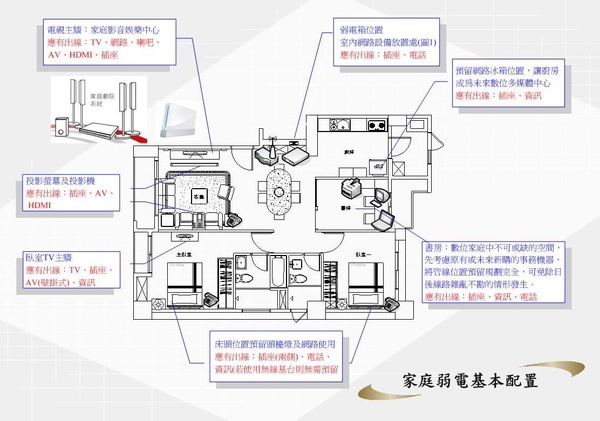

下圖是以居家基本空間所配置的基本弱電出線及弱電介紹，提供參考~

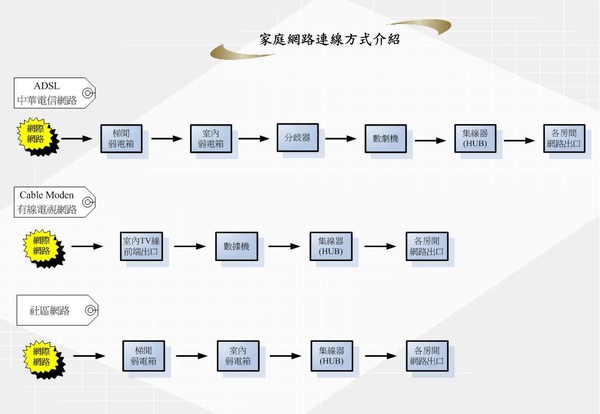

認識家庭的基本弱電之後，就是要選擇網 路連線的方式囉，以下三種網路連線方式，就以最元老級的"中華電信"詳細介紹教學~

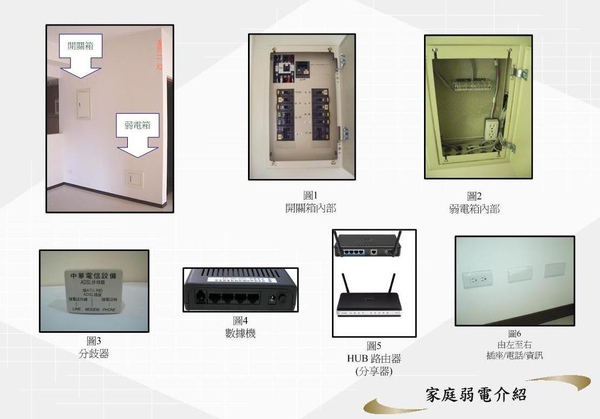

開關箱(圖1)：

管理全室電話、資訊網路、電視線路的配線箱，大樓都會在樓梯間設置各樓層的弱電箱，再分別拉送至每一戶的弱電箱，再以弱電箱為中心串連分佈各單元空間的弱電線路。弱電箱中配置有電源出線及電話出線，用此連接網際網路，與世界接軌。

弱電箱(圖2)：

管理全室開關及電源的配電箱，購買新成屋時建設公司就會在用電安全內規劃完善， 如果是舊屋翻新，就應該重新計算家庭用電負載後全數抽換電線及更換總開關箱內之NFB（無溶絲開關），並於配管時視情況採軟、硬管保護之並可避免電波的互相干擾。

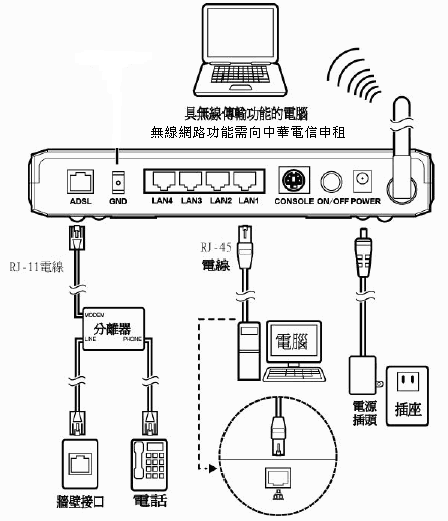

ADSL連線方式教學

1.先將電話線路拉出的電話線接頭接到分歧器(圖3)的LINE(電話外線)端。

2.在將說話用的電話線接頭接到分歧器(圖3)的Phone(電話機)端。

3.將分歧器的Modem端利用電話線接至ADSL Modem(圖4)的ADSL端

4.利用裝機時所附網路路線，連接到ADSL Modem(圖4)的LAN1~4端和需要上網的電腦，任一孔皆可,內建HUB功能,可分接四部電腦，此方式為撥接上網，中華電信ADSL數據機最多可以支援4台電腦或其他設備連上網路，如果有超過4台設備要上 網，也是要多加裝一台「IP分享器」(圖5)，另外如果直接使用中華電信ADSL數據機上網的話，在上網之前都要先透過「撥接程式」先撥接到中華電信才能連接上網。當然裝了「IP分享器」(圖5)之後，這台機器就會自動幫你處理這一段過程，開啟電腦就可以直接上網了。

一般來說家中的電話孔是四芯的電話線，可以每為二組，所以應該是各二芯的電話線，分至二個孔上，可以設定2組電話號碼，只要把電話機上的線插上即可通話，在配有弱電箱的新成屋中，基本配置都2孔的電話線及資訊出線(圖6)，所以只要在弱電箱中將網路的連線方式設定好，在每個房間的資訊出線都是串連好的。

最後建議各位網大~在設計案開始前就必需和設計師說明原有的電器設備及預備擴充的設備，把所有的弱電配置一次到位，規劃出完善的弱電佈線系統~享受數位NEW LIFE！

參考資料：D-LINK 、Hinet
